아황산염(SO3) 분석기
-
1편리한 원터치 운전 메뉴 및 점검
- 각종 메뉴의 원터치 자동운전 기능
- 편리한 튜브 교체 및 분해, 조립이 용이
- USB에 의한 데이터 외부 저장기능
-
27" Color LCD 모니터 및 터치스크린 채택
-
3데이터 추이 그래프 표시 기능
-
4현장 샘플의 Grab 분석 기능
-
5표준용액을 이용한 주기적인 자동검교정 기능
-
6자동 세정 기능
-
7적용 분야
- 발전소 및 제철소 배기가스 탈황설비 공정관리
- 제지산업 탈황공정 공정관리
- 식품제조 공정관리
기술 사양 (규격)
| 모델명 | ASP-250 |
|---|---|
| 측정 원리 | Colorimetric Method |
| 측정 범위 | 0 ~ 15 mg/L / 200 ∼12,000 mg/L |
| 측정 단위 | 0.1 mg/L / 1 mg/L |
| 정확도 | ±0.3 mg/L or ±5 % / ±10 mg/L or ±2 % |
| 반응 시간 | 15 min App. |
| 검교정 | 표준용액에 의한 자동 검교정 |
| 샘플 압력 | 1~5 Bar |
| 샘플 온도 | 5 ~ 45 ℃ |
| 샘플 유량 | 200~700 ml / min |
| 샘플 연결부 | Inlet 6mm / Outlet 10mm |
| 시약 소모량 | 30 일 (시약 A / 1 리터, 시약 B / 1 리터, 표준용액 / 2 리터) |
| 데이터 출력 | 4∼20 mA 2개, Alarm 2개, RS 485 Modbus (Option) |
| 외함 (mm) | 400W X 500H X 200D (판넬 매립형, 벽걸이형), 700W X 1620H X 350D (자립형) |
| 보호 등급 | IP65(NEMA 4x): Electronics, IP55(NEMA 4): Wet part |
| 전원 | 100~240 VAC (50/60 Hz) |

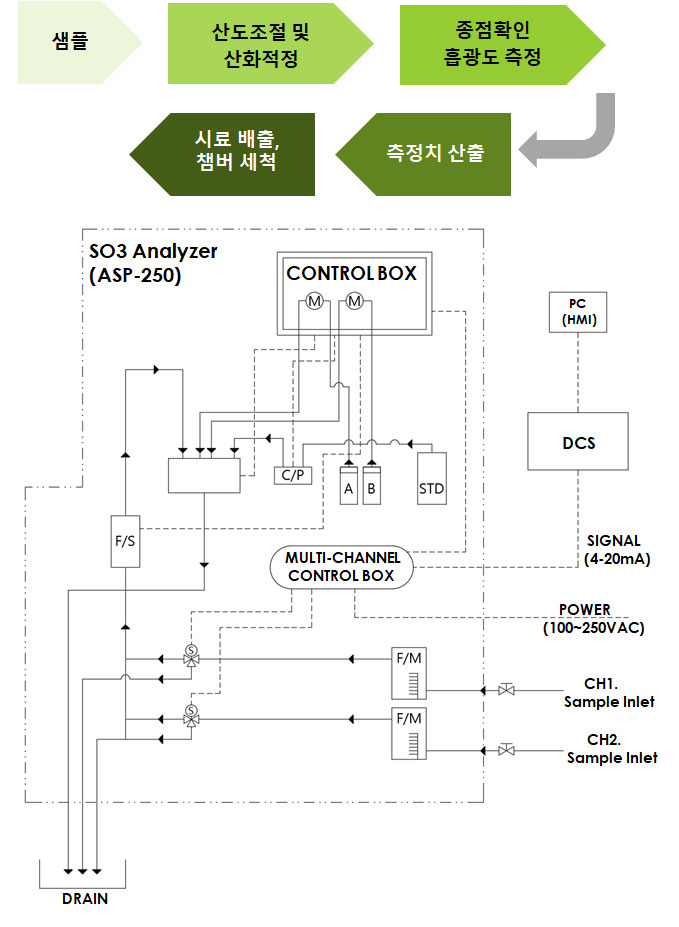

분석 흐름도
설치규격

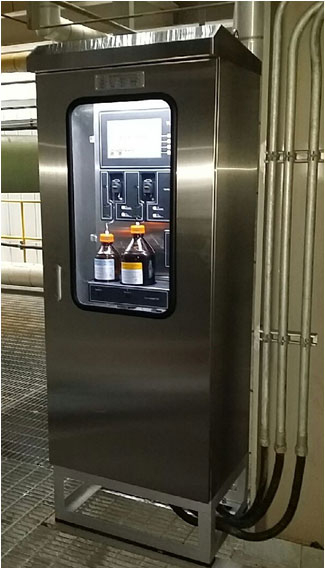

자립형 외함 사진

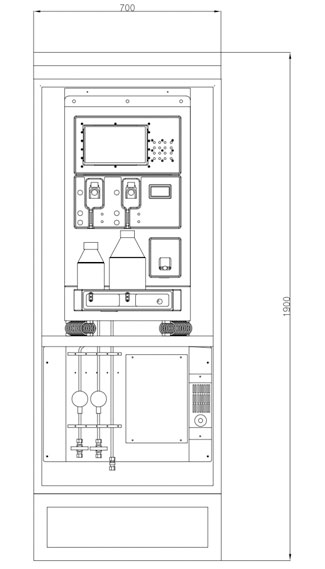

자립함 외함 도면
소모품 리스트 (ASP-250 모델)
| Part No. | 부품명 | 교체주기 | 용 도 |
|---|---|---|---|
| SP01-010 | 시약주입 펌프튜브 (A/B) | 3 개월 | 정량펌프 내부 튜브 세트 |
| SP01-011 | 테프론 코팅 튜브 (2M) | 6 개월 | 시약 주입용 |
| SP01-012 | 2Way 전동 밸브 | 2 년 | |
| SP01-013 | 표준시료 공급펌프 | 고장 시 | 교정 및 현장 수분석용 용액 주입펌프 |
| SP01-016 | 시약 A | 30 일 | 분석용 시약-1L |
| SP01-017 | 시약 B | 30 일 | 분석용 시약-2L |
| SP01-018 | 교정용 표준용액 A | 2 개월 | 5,000ppm 교정용 시료-2L |
| SP01-020 | 시약병 튜브 및 피팅 | 1 년 | 시약용기 내부 피팅 및 튜브 |
| SP01-021 | 전자유량계 | 고장시 | 샘플 유량 모니터 |
| SP01-022 | 시약주입 정량펌프 | 고장시 | 튜브 연동식 정량펌프 |
| SP01-023 | 멀티채널 연결튜브 (5M) | 1 년 | |
| SP01-024 | 분석기 내부 피팅 | 정비시 |
